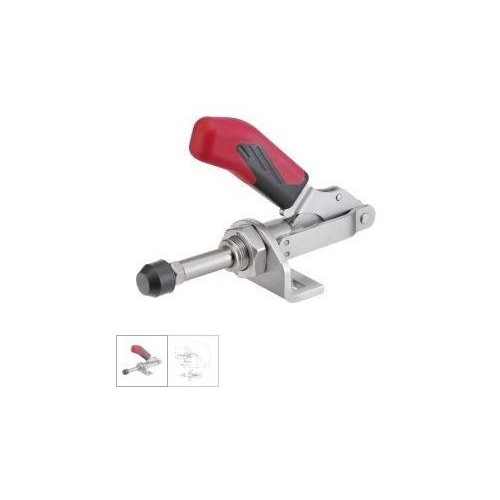

Dispozitiv de fixare cu tija cu talpa unghiulara mica 6841, dimens.2

Inainte

220,04 lei cu TVA

Cantitate

Adaugă în coş

Cantitatea minimă de comandă pentru aceste produsul este de 1

• Dispozitiv de fixare cu tija cu talpa unghiulara mica
• Dispozitiv de fixare
• Dispozitivele de fixare lucreaza pe principiului parghiei, care are urmatoarele avantaje: deschidere larga si rapida a dispozitivului. Posibilitate de indepartare usoara a piesei. Transmisia mare a capetilor duce la putere de tensionare mare cu necesar redus de forta. Autoblocarea in pozitie de tensionare evita deschiderea accidentala a dispozitivului. Alegerea dimensiunii corecte a dispozitivului se face in functie de forta necesara (vezi tabele). Fortele sunt date in kN si se diferentiaza in puterea de mentinere F1 sau F
• Domenii de utilizare:
• Relatiile favorabile de putere si mobilitate ofera posibilitatea de utilizare multipla a dispozitivului de fixare. Sunt utilizate in industria metalurgica pentru gaurire, sudura, indoire, slefuire, verificare si montaj cat si in prelucrarea lemnului si plasticului in dispozitive de lipire, gaurire, debitare si frezare.
• Puterea de tensionare
• este puterea care se exercita la inchiderea dispozitivului cu bratul de tensionare pe piesa. Contrar dispozitivelor pneumatice, la dispozitivele manuale nu se poate estima puterea de tensionare pentru ca aceasta depinde de persoana care o utilizeaza .
• Puterea de mentinere
• este puterea pe care o suporta bratul de tensionare inchis datorita fortelor de prelucrare care apar in piesa, fara o deformare finala. Aceasta este mai mare decat puterea de tensionare. Dispozitiv tensionare apasare si tractiune (tija si maner simultan)
• Ghidaj lung al tijei cu filet de fixare si piulita
• Zincat
• Nit din otel inoxidabil
• Componente maner si tija din otel tratat
• Dimensiunea 3 cu rulmenti tratati
• Rulmenti gresabili
• Maner ergonomic din plastic rosu, rezistent la uleiuri
• Maner rotativ in orice pozitie unghi fata de placa de baza
• Livrare: Complet cu surub de fixare tratat si zincat.
• Avantaj:
• Sistemul de tensionare poate fi fixat fara picior unghiular pe pereti de tabla sau in dispozitive, insurubabil.Tabel dimensiuni:
• A 10,0 mm
• B min. 32,5 mm
• B max. 57,5 mm
• D 5,6 mm
• E 25 mm
• H 20 mm
• H1 95 mm
• Hub 26 mm
• HW min. 17 mm
• HW max. 25 mm
• K 12,5 mm
• L1 114,0 mm
• L2 19 mm
• L3 105 mm
• M min. –
• M max. 31,8–36,0 mm
• M2 M16x1,5 mm
• N 50 mm
• P 34 mm
